有源電力濾波器（APF），是采用現代電力電子技術和基于高速DSP（數字信號處理器）器件的數字信號處理技術制成的新型電力諧波治理專用設備。 它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監測線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字數字信號處理器(DSP)對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT(絕緣柵雙極型晶體管)或IPM功率模塊，生成與電網諧波電流幅值相等，極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

那么，諧波是怎么產生的？

諧波的產生是由于正弦波電壓施加在非線性負載上，電流就變成了非正弦波，非正弦波電流在電網阻抗上產生降壓，會使電壓波形也變成非正弦波。如今在通訊、半導體、石化、化纖、鋼鐵中加熱爐和汽車制造等行業中廣泛使用的負載大部分為非線性負載，如變頻調速設備、整流器、不間斷電源、開關電源、電弧爐、焊接設備、電腦、電梯、變頻空調、節能燈和復印機等等。由于這些非線性負載所產生的大量諧波電流涌入電網中，導致電壓波形發生畸變現象。這種諧波污染對電網和用戶產生了嚴重的危害。

那么什么是SVG呢？

SVG中文名叫做靜止無功發生器，英文描述為：Static Var Generator，簡稱為SVG。又稱高壓動態無功補償發生裝置，或靜止同步補償器。是指由自換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置。SVG是目前無功功率控制領域內的很不錯方案。相對于傳統的調相機、電容器電抗器、以晶閘管控制電抗器TCR為主要代表的傳統SVC等方式，SVG有著無可比擬的優勢。

那它們之間有沒有什么聯系和區別？

區別：SVG是靜態無功補償設備，是用來提高系統功率因數的；而有源濾波器（目前市面所能見到的有源濾波器都是并聯的）是諧波補償設備，是用來消除系統內的諧波的。這是兩者的重要的區別。

聯系就是：兩者可以組合在一起使用，在補償無功功率的同時，亦可以對系統內的諧波電流進行抑制。

簡單來講（用大白話說）：APF主要是濾波功能。SVG主要是無功補償。如果有諧波，SVG需要配濾波器進行。SVG的好處是容量可以做的比較大一些。APF，一般有50A，100A，150A不等。APF對系統要求比較高。如果你系統里面已經有電容器的存在，那么APF就比較容易損壞（這絕對是經驗之談）。但是可能系統又需要無功，因此就需要比較精密計算和仿真。

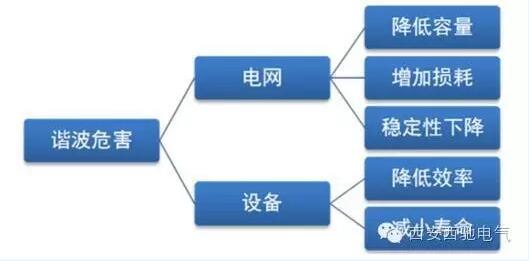

說到有源濾波器的應用領域，首先要知道，為什么要用有源濾波器？它有什么用呢？那好，大家都知道，有源濾波器是用來治理諧波的，因此，它的作用就是濾除諧波。那為什么要治理諧波呢？因為諧波是有危害的，危害的種類有：

a.造成電纜、電動機和變壓器過熱，導致其實用壽命下降或損壞；

b.損壞敏感的設備，導致生產或者實驗中斷，造成重大損失；

c.引發斷路器誤動作，區域性停止事故；

d..造成電容器過載或因故障而損毀；

e.導致中性線上出現大電流而引發系統故障；

f..誘發電網諧振；

g..電網中存在的諧波將降低供電效率；

h.如諧波污染等級過高，將得不到供電部門的入網批準；

再說簡單點，用一句話表示就是：APF出現在整流器、變頻器、UPS、一次電源等出現的地方。

那么什么地方有這些東西呢？

☆通信行業

☆金融行業

☆制造行業

☆冶金行業

☆ 石化行業

☆電鐵軌道及交通行業

☆公共設施-市政設施、公眾娛樂設施、污水處理

☆醫療行業

☆其它

行業領域需應用此類產品：

石油和天然氣行業、鋼鐵行業、水處理行業、水泥行業、汽車工業、過程控制行業、造紙業。

典型應用場合：

辦公大樓、商業大廈、UPS系統、HVAC、計算機中心、升降系統、高速鐵路、城際鐵路、電力機車等。
