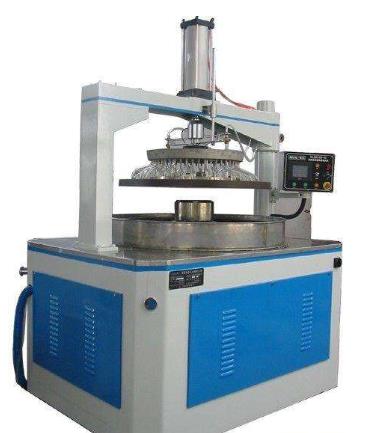

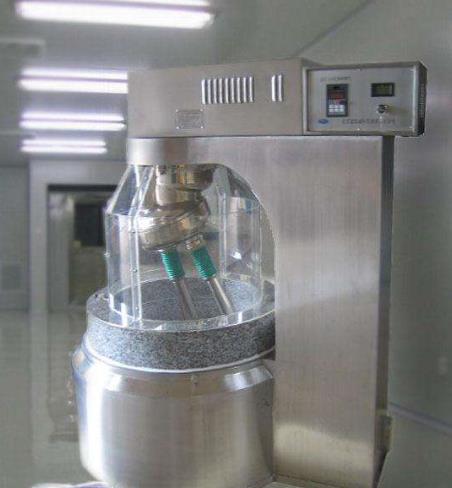

研磨機是用涂上或嵌入磨料的研具對工件表面進行研磨的磨床。主要用于研磨工件中的高精度平面、內外圓柱面、圓錐面、球面、螺紋面和其他型面。研磨機的主要類型有圓盤式研磨機、轉軸式研磨機和各種專用研磨機。

一、研磨機工作原理

單面研磨機工作原理：將被磨、拋材料放于研磨盤上，研磨盤逆時鐘轉動，修正輪帶動工件自轉，重力加壓的方式對工件施壓，工件與研磨盤作相對運轉磨擦，來達到研磨拋光目的。

雙面研磨機的工作原理：上、下研磨盤作相反方向轉動，工件在載體內作既公轉又自轉的游星運動。磨削阻力小，不損傷工件，而且兩面均勻磨削生產效率高。有光柵厚度控制系統，加工后的產品厚度公差可控制。雙面研磨機的裝置包括兩個研磨盤，游輪，四個電機，太陽輪，修面機等。

二、XFC550系列在研磨機上的應用

1.系統要求:

☆ 要求輸出力矩大，不能保持低頻時加工效率穩定；

☆ 根據需要自動運行或者調速功能；

☆ 運行轉速平穩，不抖動；

☆ 能與上位機實現通訊功能；

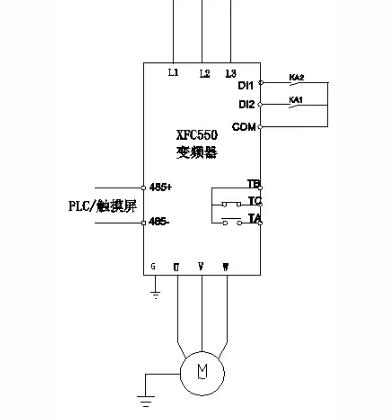

2.應用接線圖:

三、方案優勢

☆ 粗磨低速力矩大，精磨高速運行平穩；

☆ 減速時間：10S； 加速時間：10S；

☆ 控制方式：采用V/F控制，端子控制啟停；

☆ 運行頻率有PLC給定；

☆ 運行頻率范圍可調；

☆ 滿載啟動瞬時電流小，對電網無沖擊；

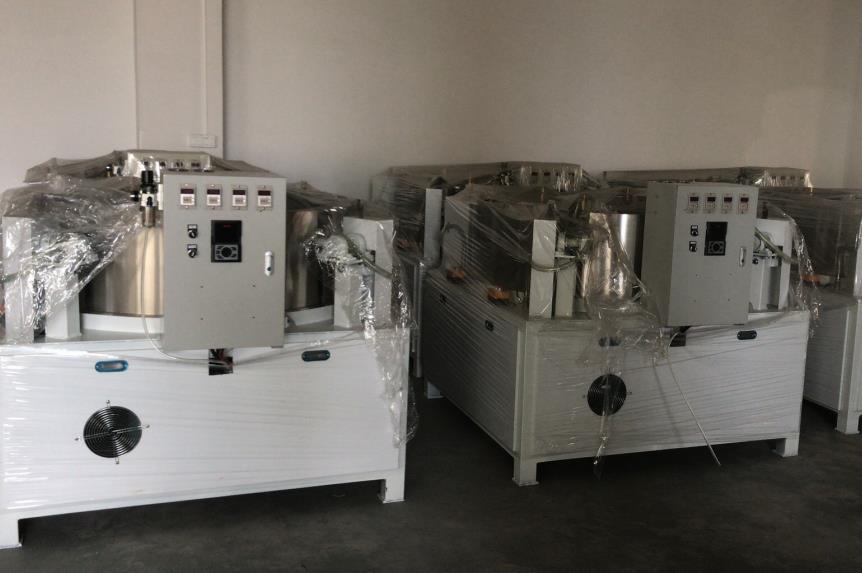

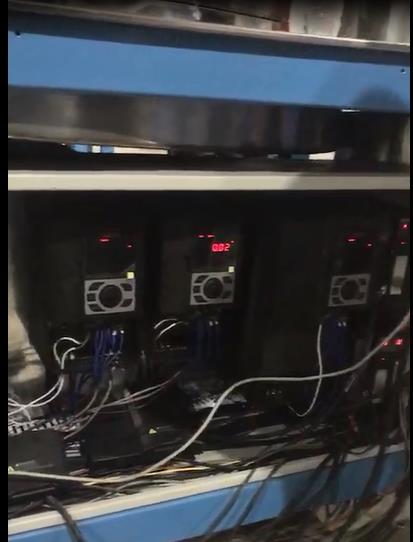

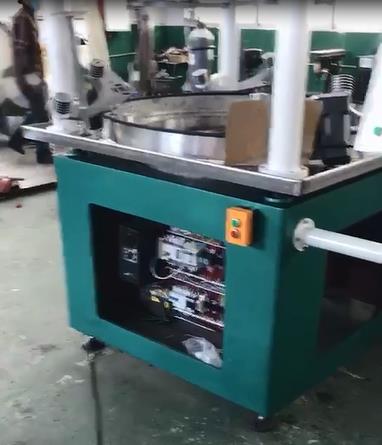

四、應用案例
